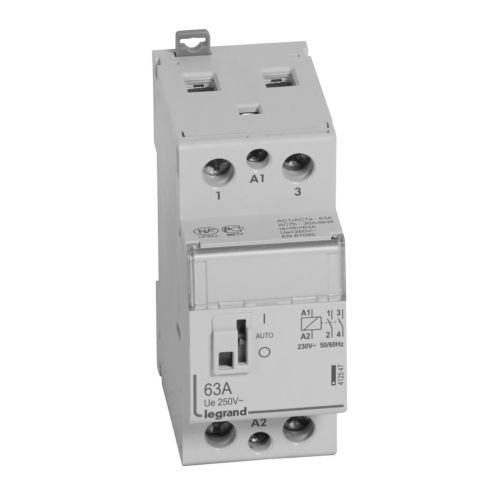

Le contacteur de puissance de Legrand est destiné à la commande et à la gestion de circuits électriques au sein d'installations modulaires. Il s'intègre dans les tableaux de distribution pour assurer des fonctions de pilotage et de coupure dans des applications courantes. Contacteur de puissance CX³ bipolaire 250V~ avec commande manuelle bobine 230V~, il permet également des opérations de contrôle grâce à une marche forcée sans retour automatique ou mise en arrêt pour assurer la fonction test et le dépannage.

Le contacteur de puissance de Legrand s'inscrit dans une conception pensée pour la lisibilité et l'exploitation en armoire électrique. Intensité maximum : 63A - Contact 2F - 2 modules, il est conçu pour recevoir les auxiliaires pour contacteurs CX³ afin d'étendre les fonctions de signalisation ou de commande. La manette accessible après ouverture de l'obturateur facilite les manipulations, tandis que le repérage des circuits en face avant avec le porte étiquette contribue à une identification claire des départs.

Caractéristiques techniques :

• Curseur pour commutation manuelle
• Produits auxiliaires associables
• Type de tension de fonctionnement : AC
• Type de tension (tension d'excitation) : AC
• Tension de fonctionnement nominale : 250 V
• Tension d'actionnement assignée : 195 à 253 V
• Courant de fonctionnement nominal : 63 A
• Nombre de contacts à fermeture : 2
• Charge maximale lampe à incandescence : 8000 W
• Charge maximale lampe fluorescente : 4700 VA
• Charge maximale lampe fluorescente circuit Duo : 5000 VA
• Charge maximale lampe fluorescente compensée en parallèle : 1700 VA
• Largeur en nombre de modules : 2
• Largeur : 68 mm
• Hauteur : 94 mm
• Profondeur : 35,6 mm
• Profondeur d'encastrement : 44 mm

Information sur la gamme :

La gamme CX³ comporte des contacteurs de puissance ou domestique, ainsi que des télérupteurs et des voyants et inters à poussoirs modulaires. Tous ces appareils de commande se montent dans des coffrets divisionnaires et acceptent le passage du peigne d'alimentation. Les contacteurs domestiques permettent la gestion du tarif heure pleine/heure creuse pour les chauffe-eau par exemple, les contacteurs de puissance permettent la commande à distance d'une charge par un interrupteur avec ou sans manette. Les télérupteurs permettent de commander l'alimentation des circuits d'éclairage depuis différents endroits. Les poussoirs et inter à poussoirs permettent de commander des circuits électriques.
